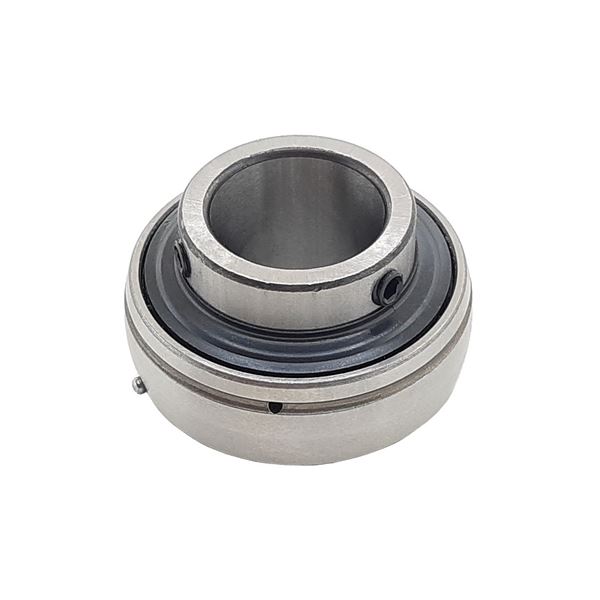

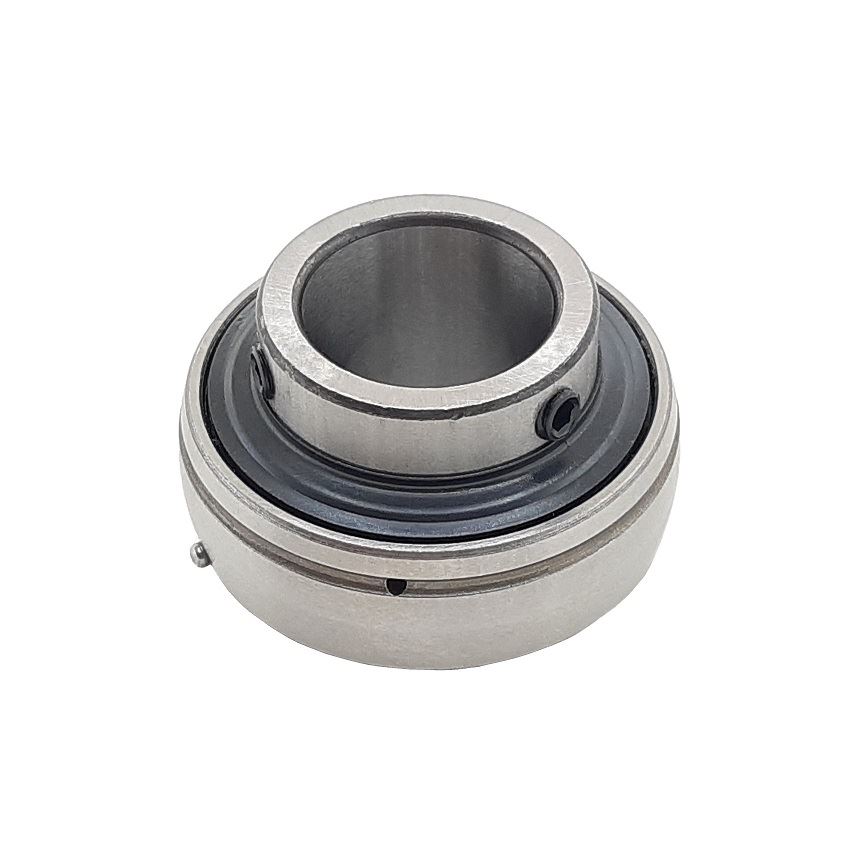

UC 309 - upínací ložisko

Upínací ložiska vycházejí z osvědčené řady kuličkových ložisek řady 62 a 63. Upínací ložiska se liší způsobem zajištění na hřídeli. Rozlišujeme následující typy zajištění: vystředníkovým stavěcím kroužkem, stavěcím šroubem, upínacím pouzdrem a přesahem vnitřního kroužku. Ložiska s výstředníkovým stavěcím kroužkem by se měla používat v uloženích s konstantním otáčením. Ložiska jsou dodávaná ve dvou typech. S jednostranně rozšířeným vnitřním kroužkem a s oboustranně rozšířeným vnitřním kroužkem. Oba typy jsou standardně opatřeny domazávacími otvory ve vnějším kroužku. Upínací ložiska se stavěcími šrouby mají dva šrouby ve vnitřním kroužku a jsou vhodná pro uložení se střídavým smyslem otáčení. Vnitřní kroužek ložisek je oboustranně rozšířený a vnější kroužek je opatřen dvěma domazávacími otvory. Ložiska s upínacími pouzdry se používají pro uložení se střídavým smyslem otáčení, vyšší otáčky a kde je požadován klidnější chod než u předchozích způsobů. Ložiska s přesahem na vnitřním kroužku mají průměr díry s normální tolerancí a montují se na hřídel s přesahem. Standardně se vyrábějí bez mazacích otvorů ve vnějším kroužku.
